RCA BTA-250L Broadcast Transmitter Manual



Unfortunately missing are a couple pages showing a pictorial-style wiring diagram, but this is no cause for undue concern.

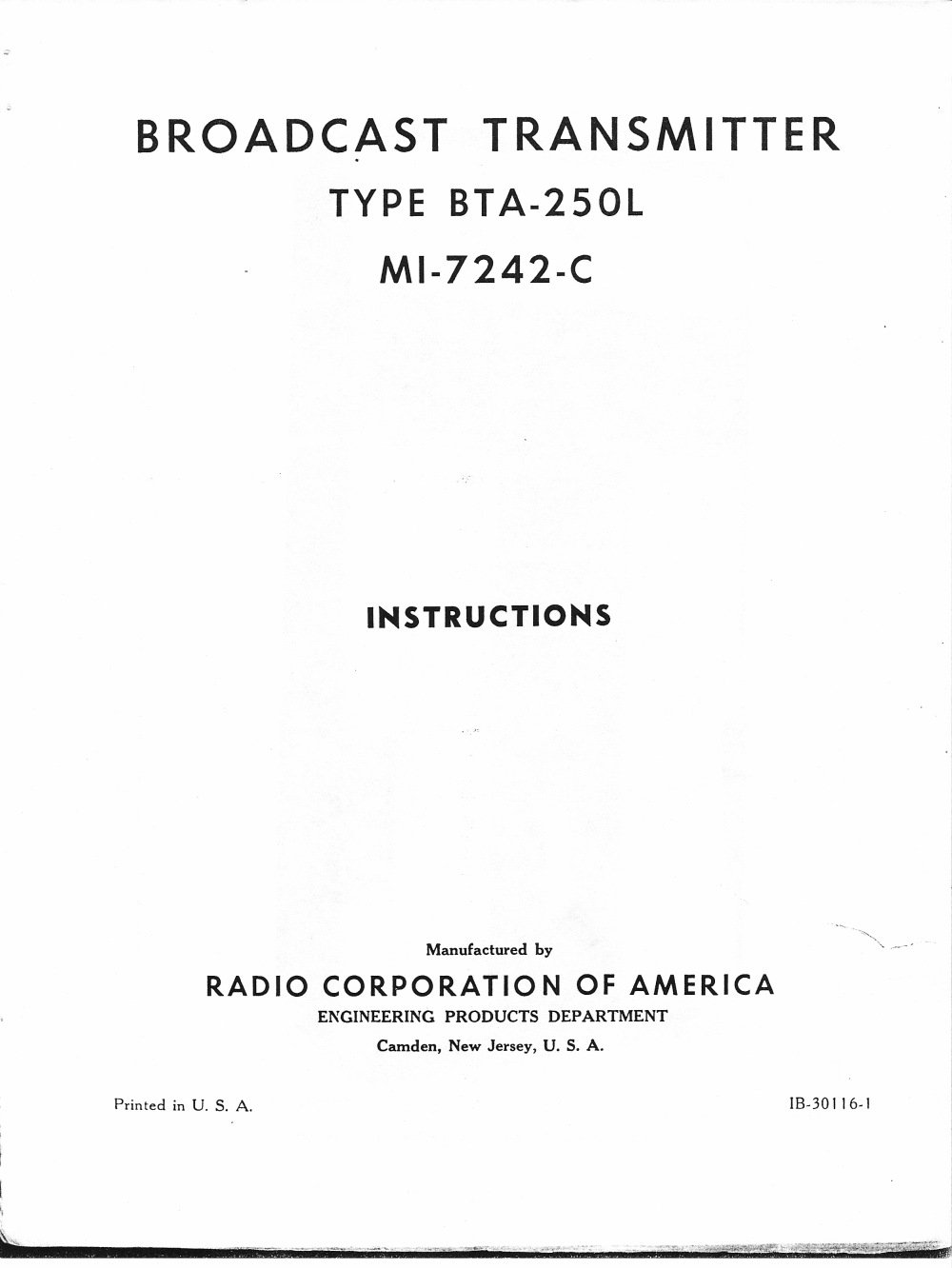

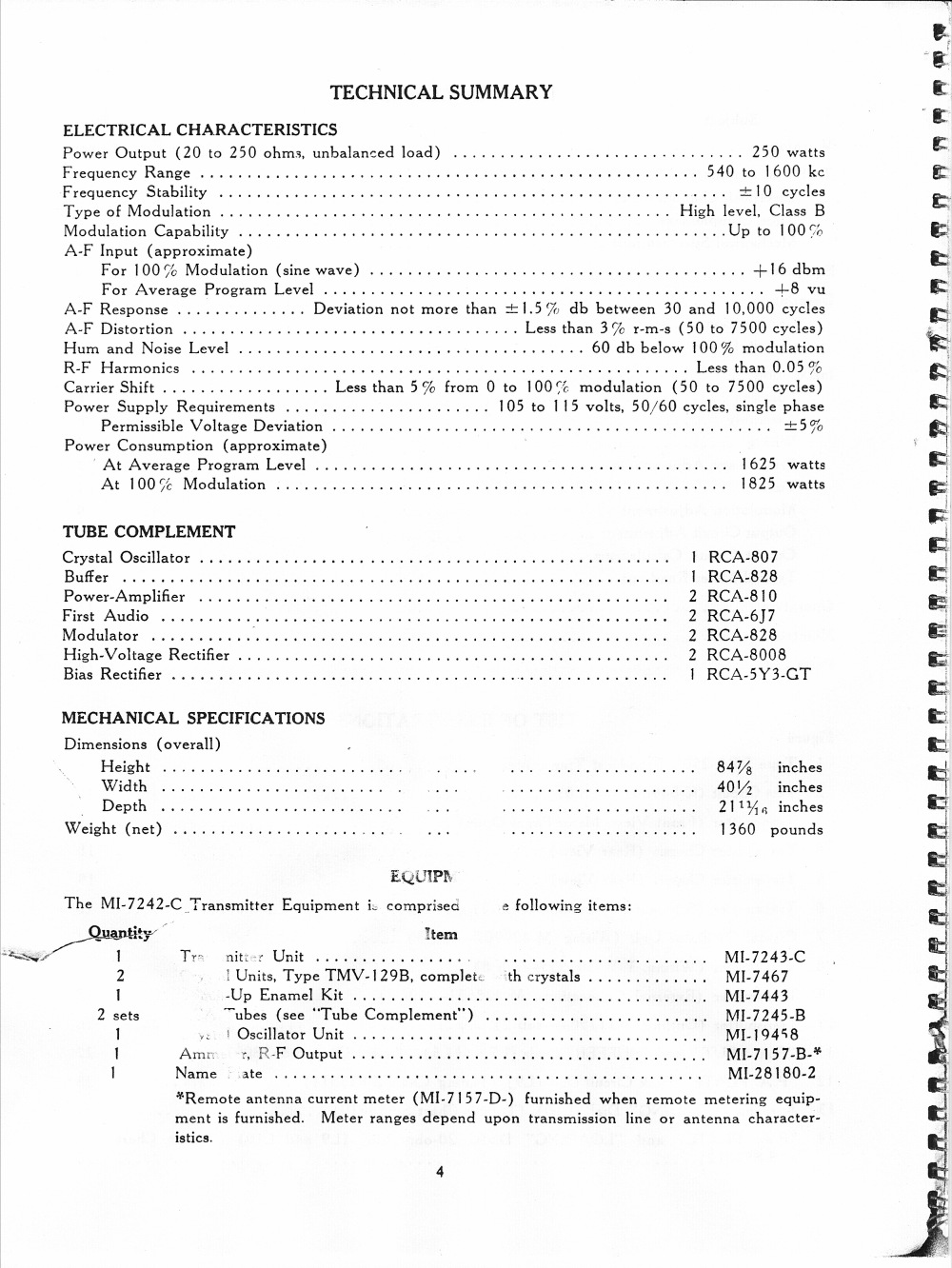

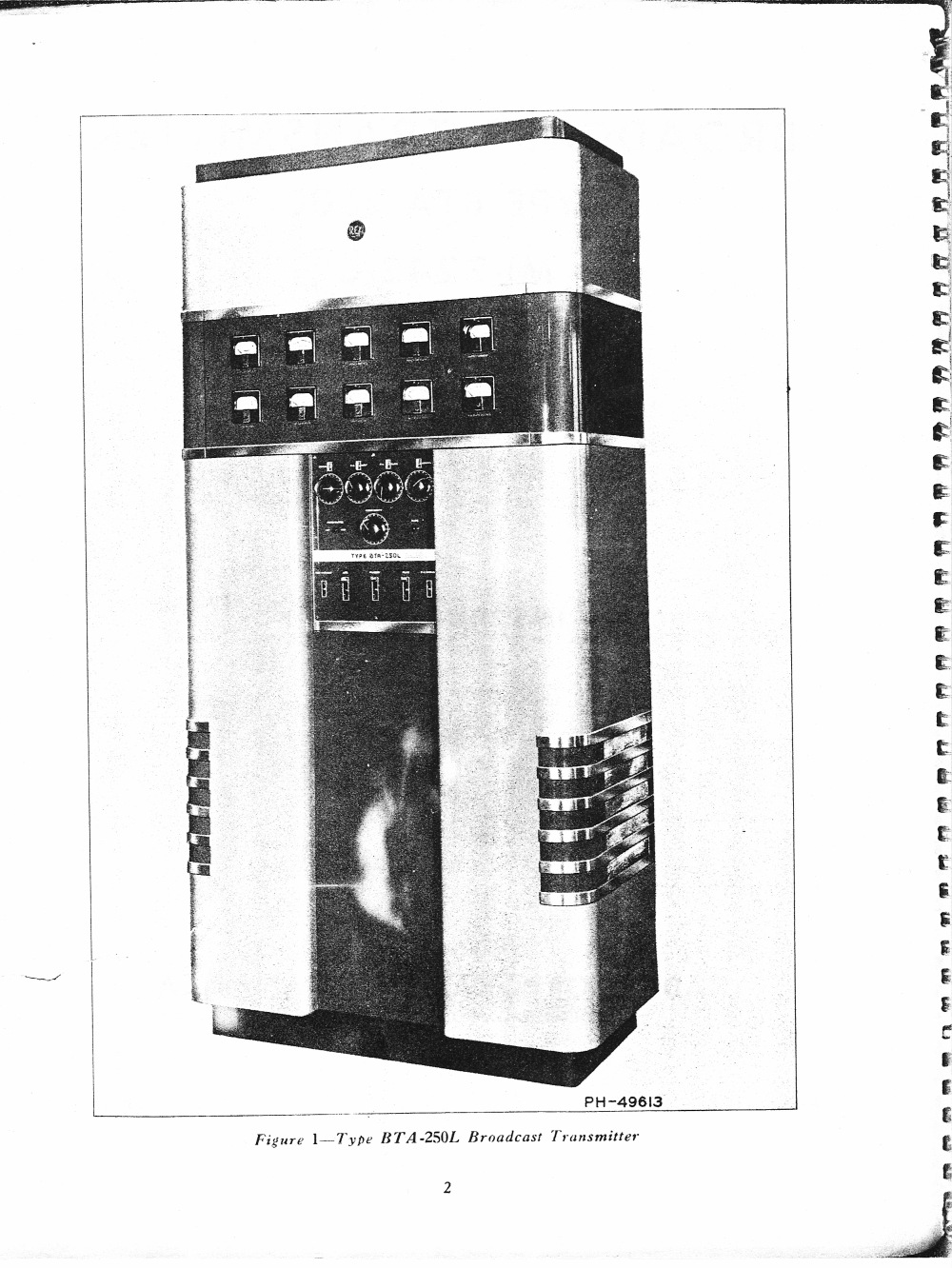

00000001.jpg 00000003.jpg 00000004.jpg 00000005.jpg 00000006.jpg

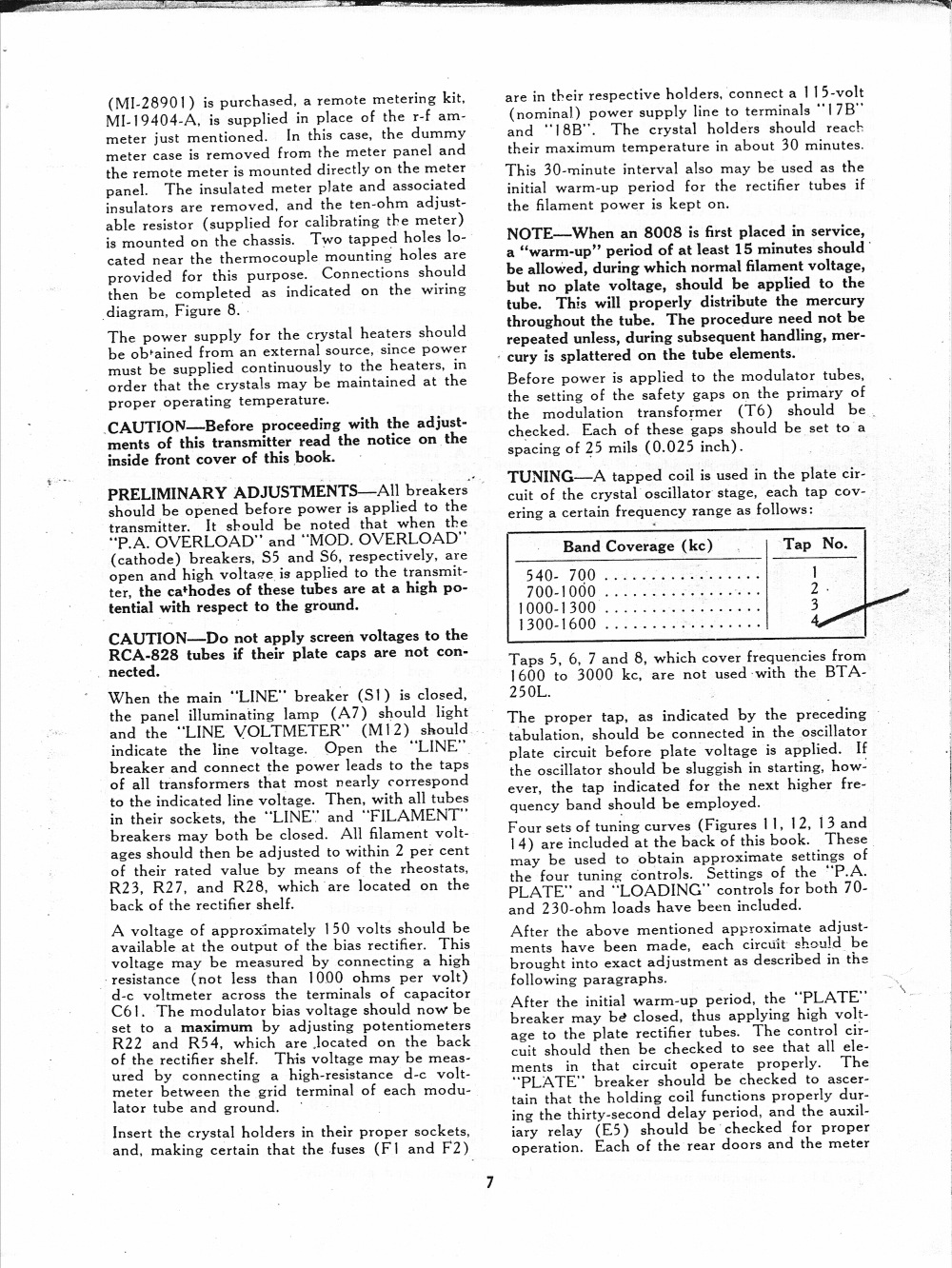

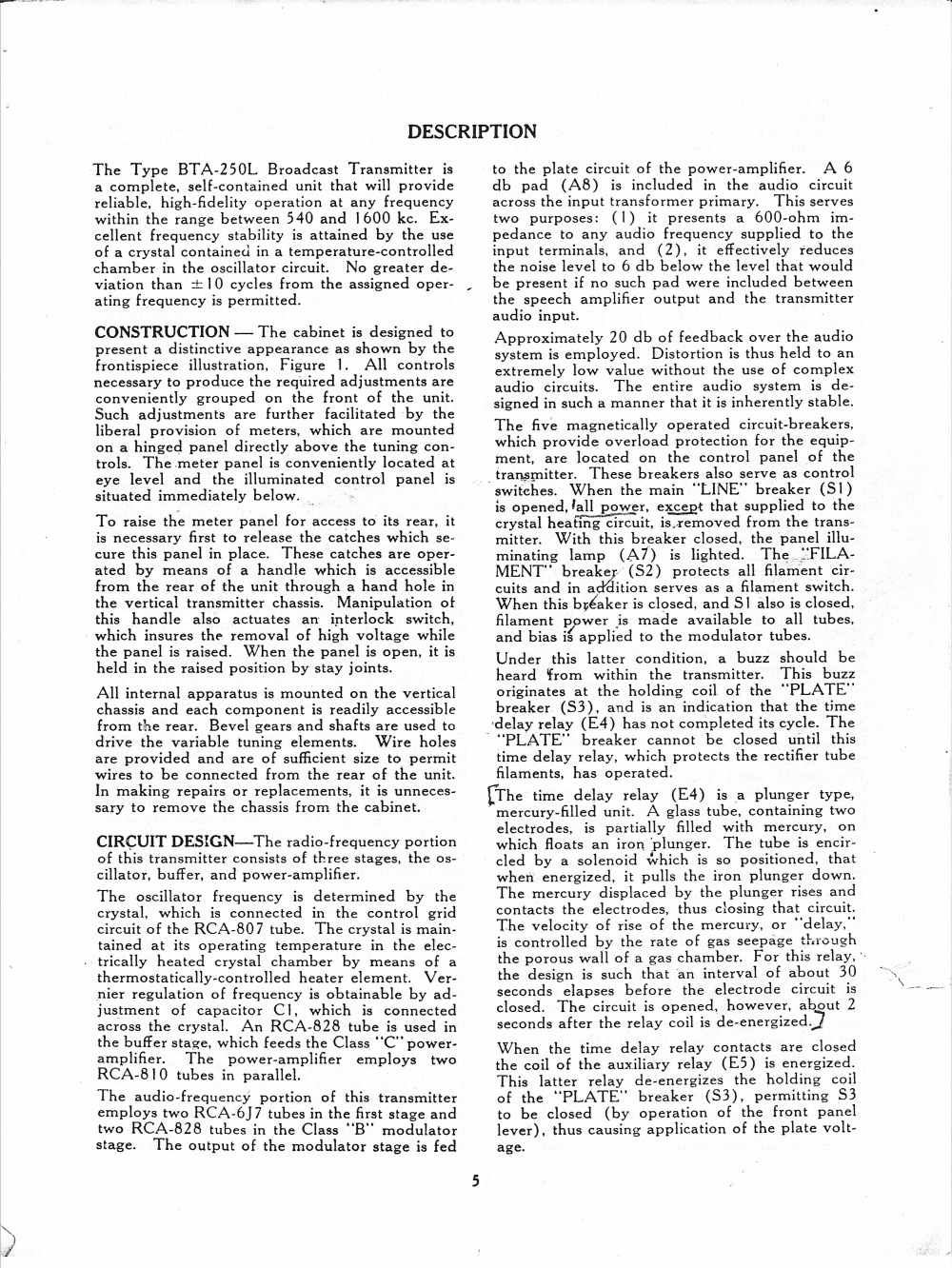

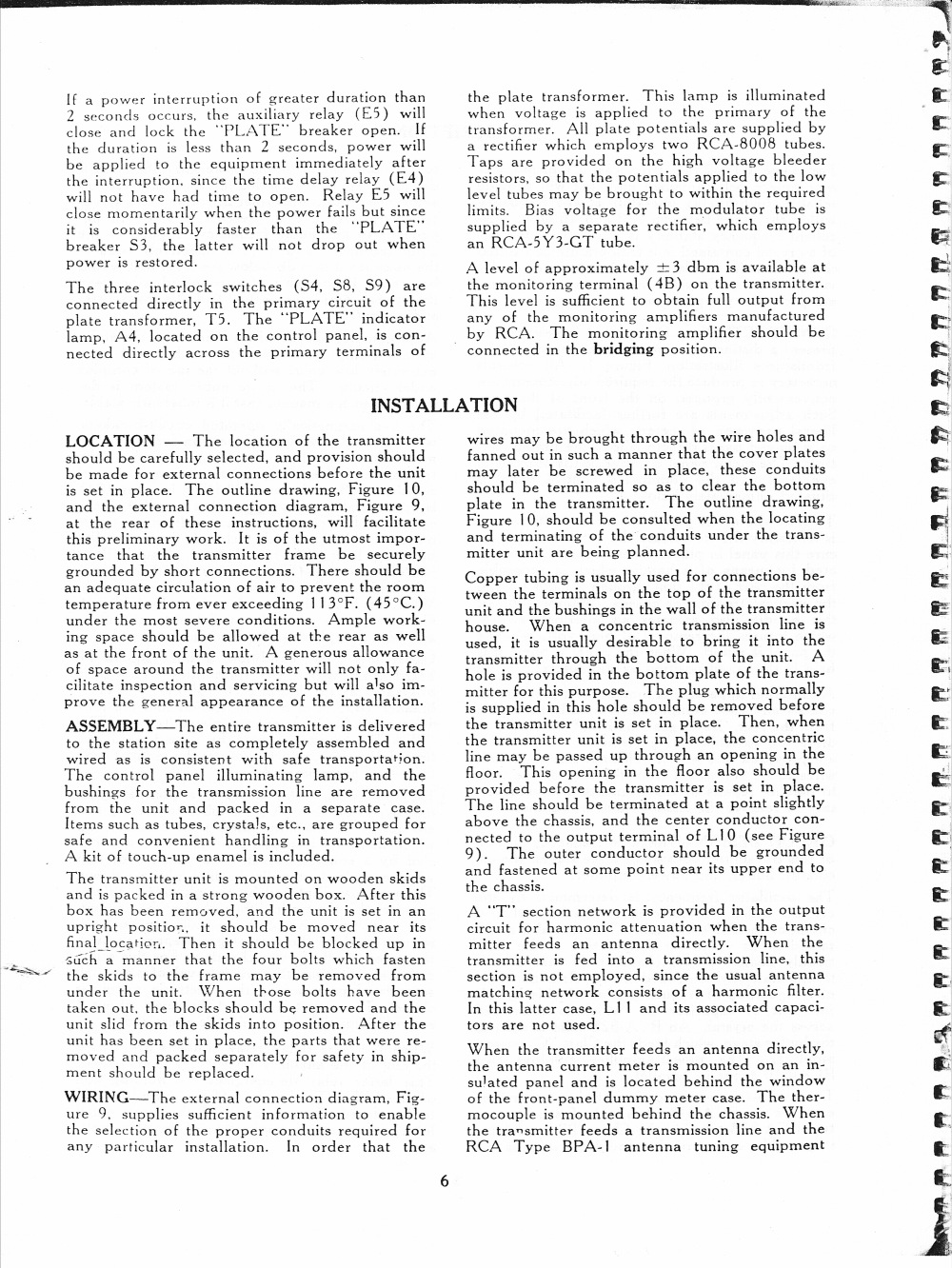

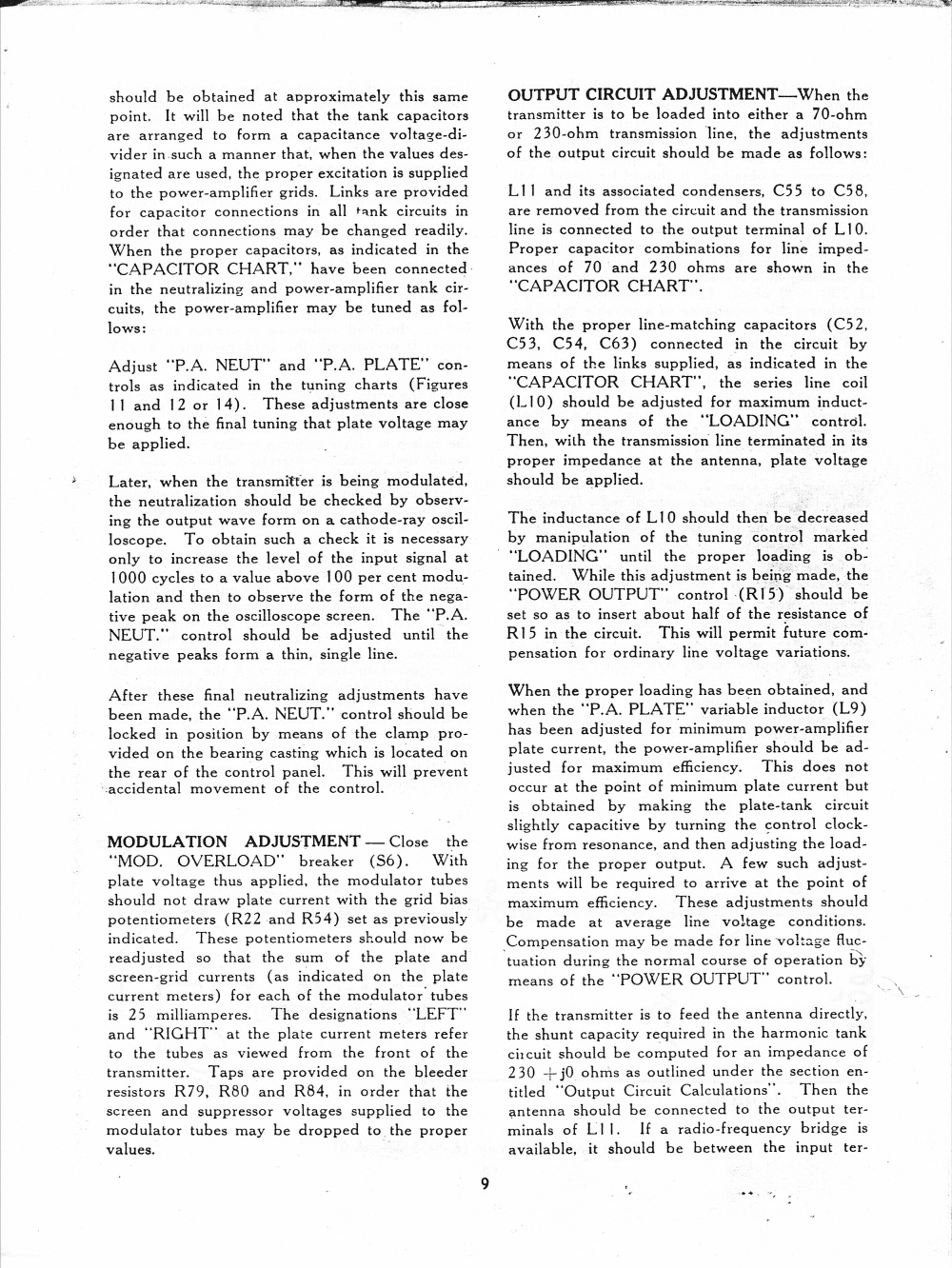

00000007.jpg 00000008.jpg 00000009.jpg 00000010.jpg 00000011.jpg

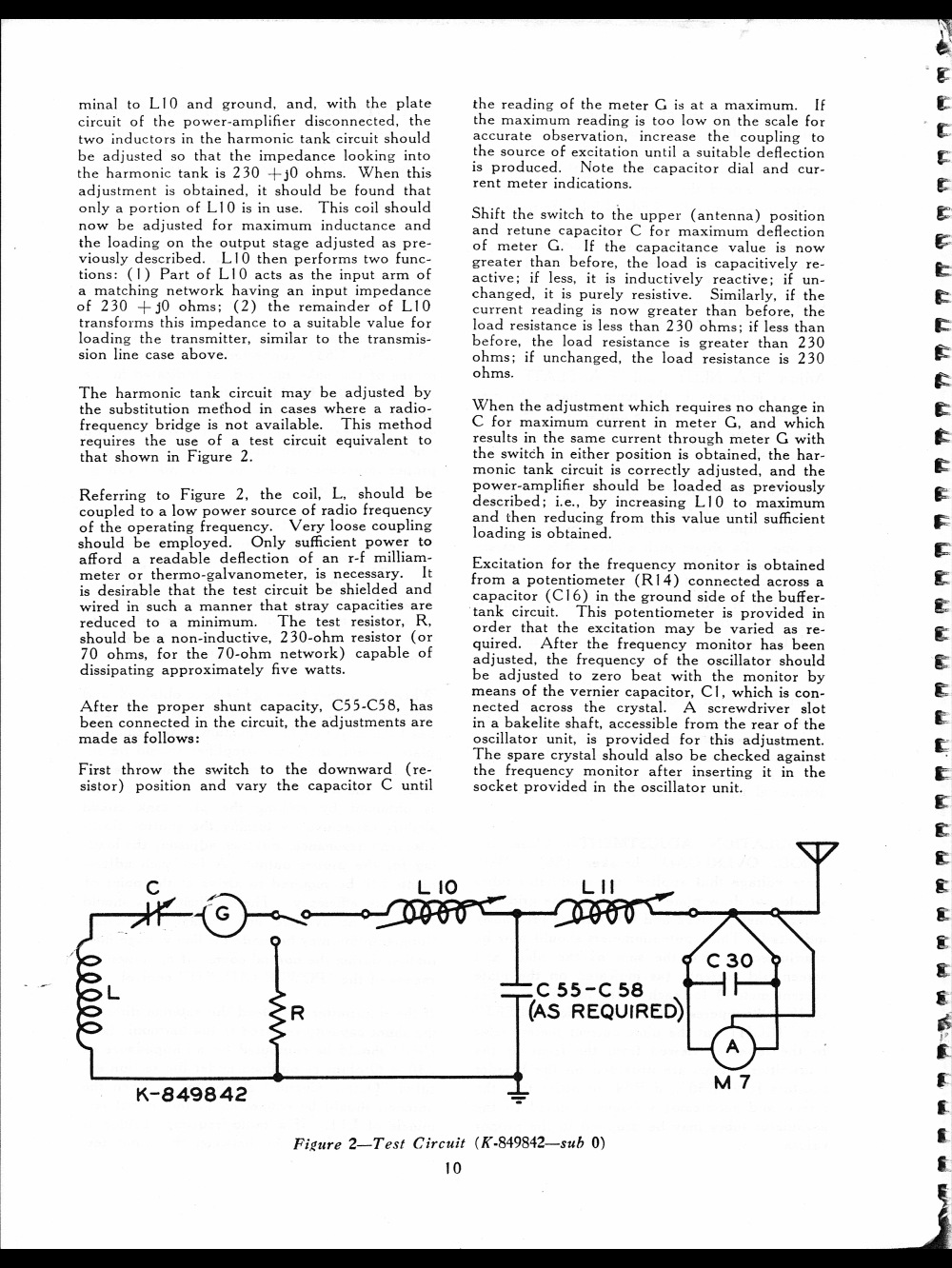

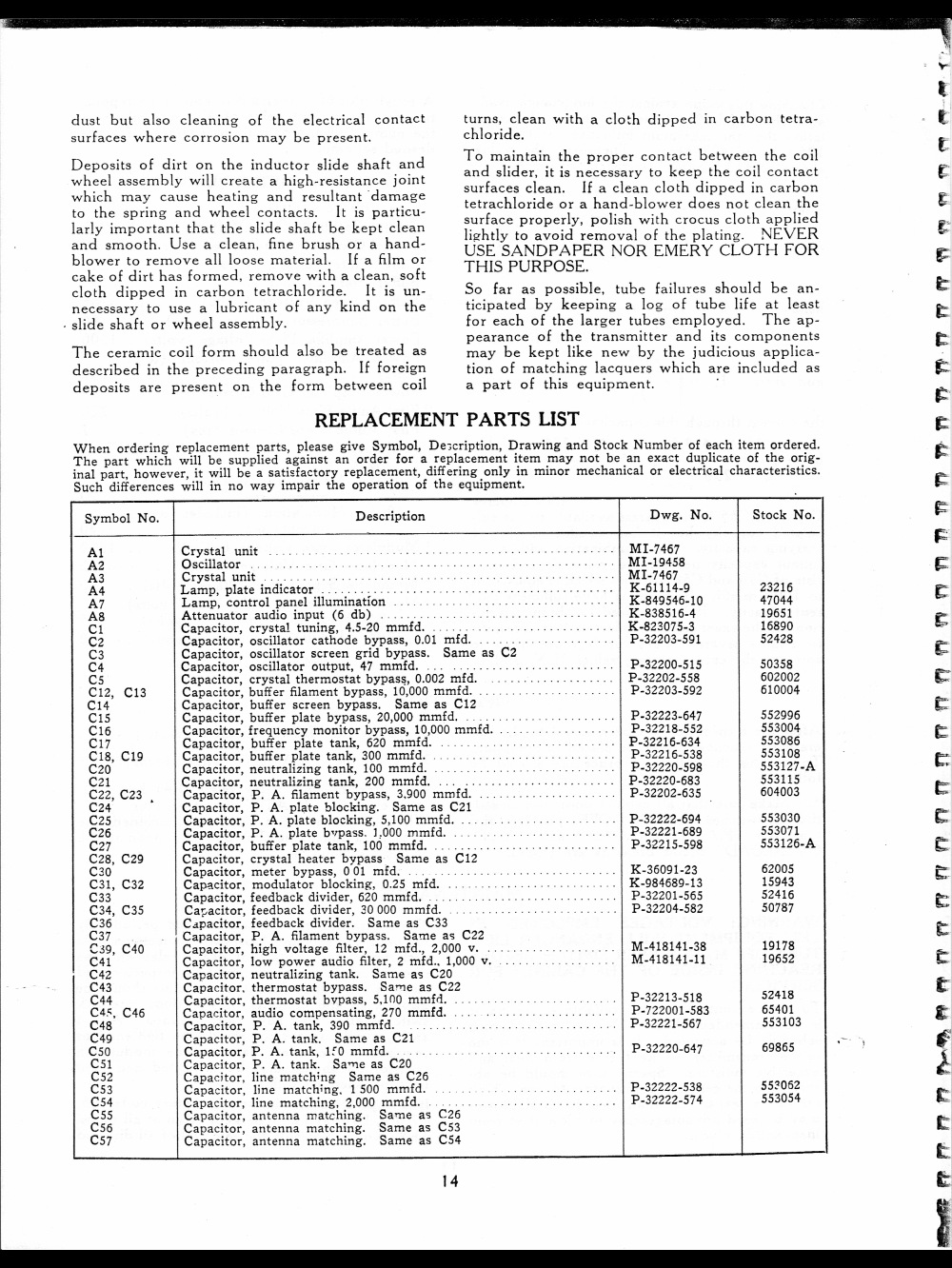

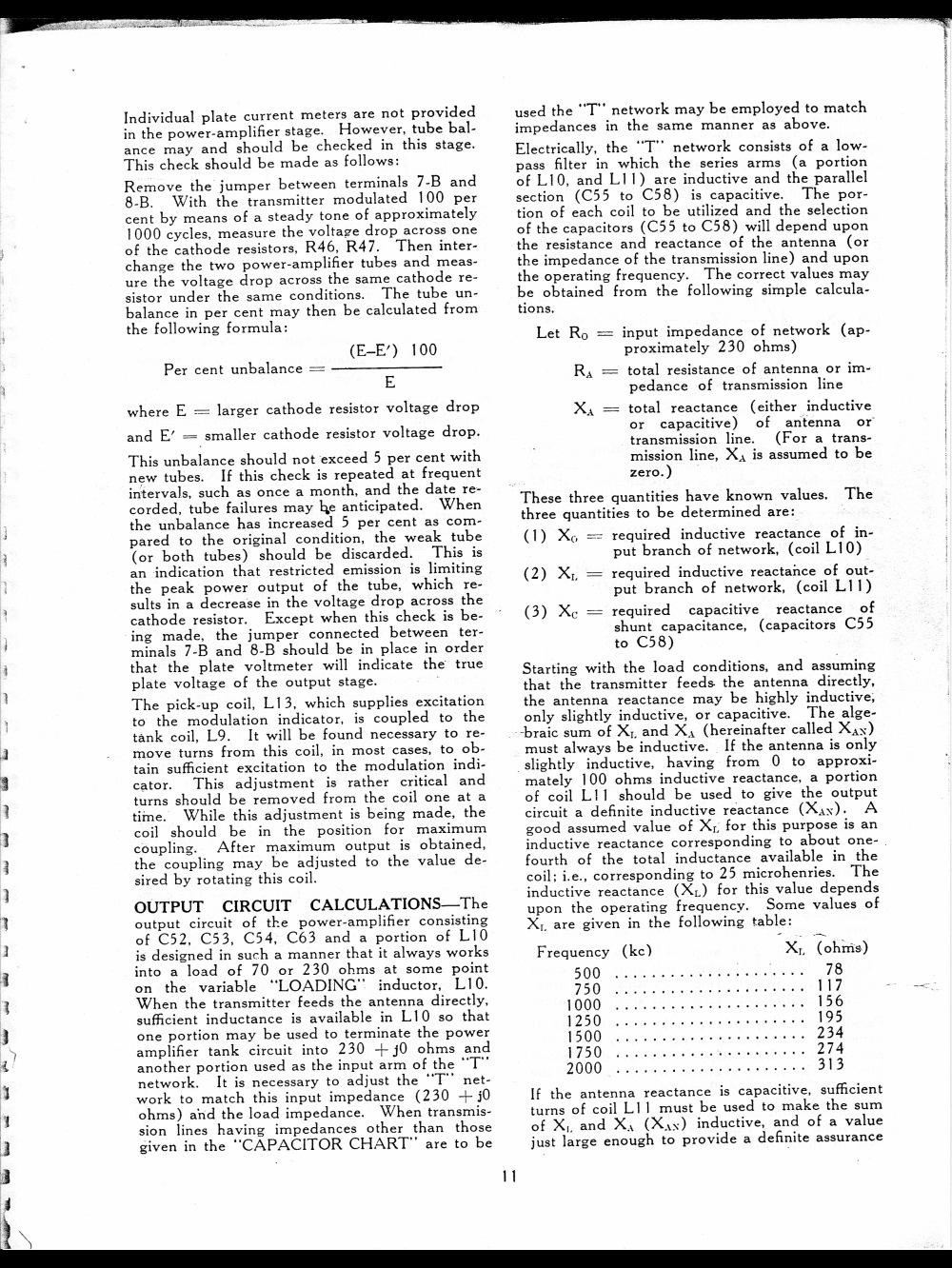

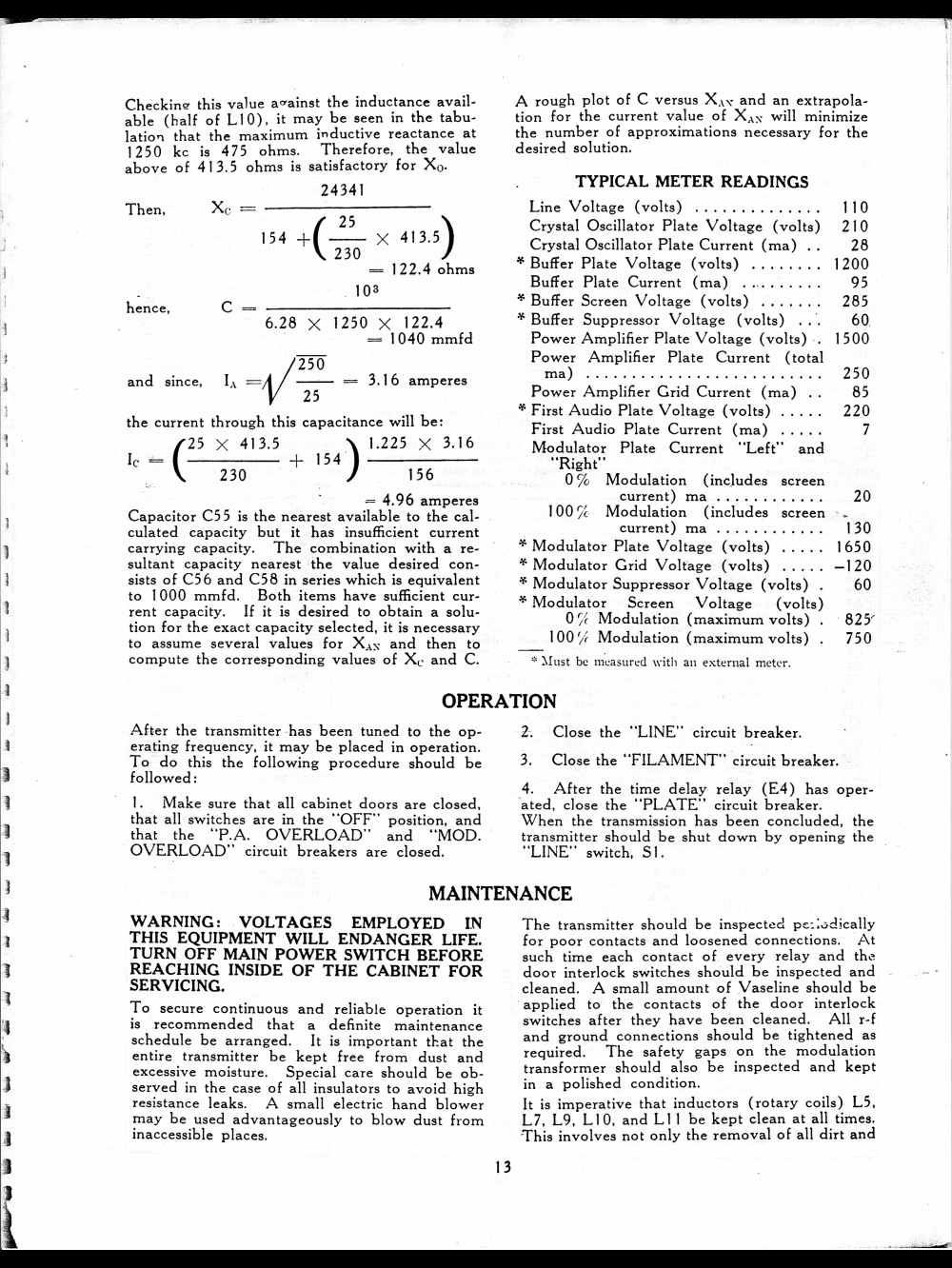

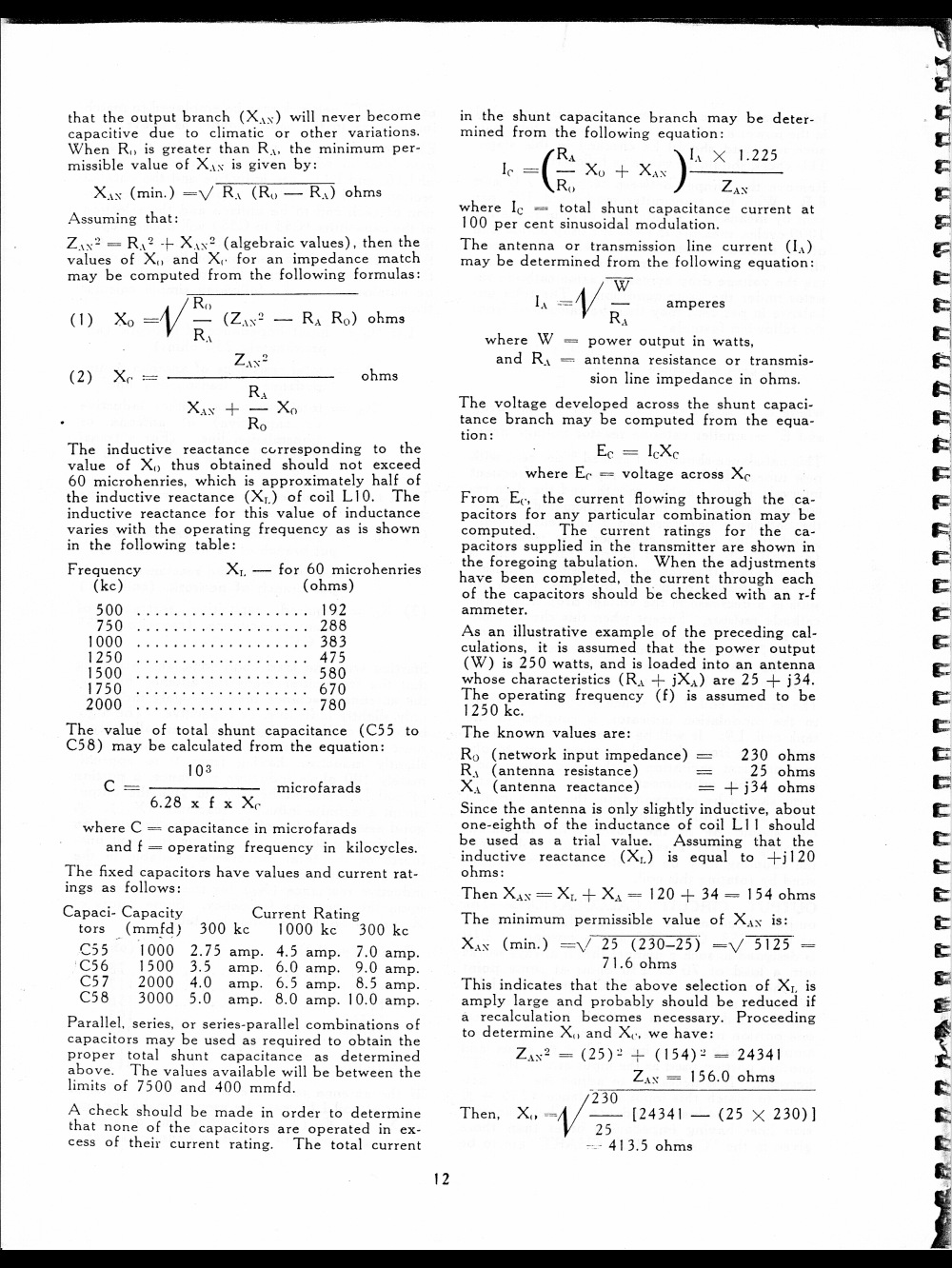

scan0000.jpg scan0001.jpg scan0002.jpg scan0003.jpg scan0004.jpg

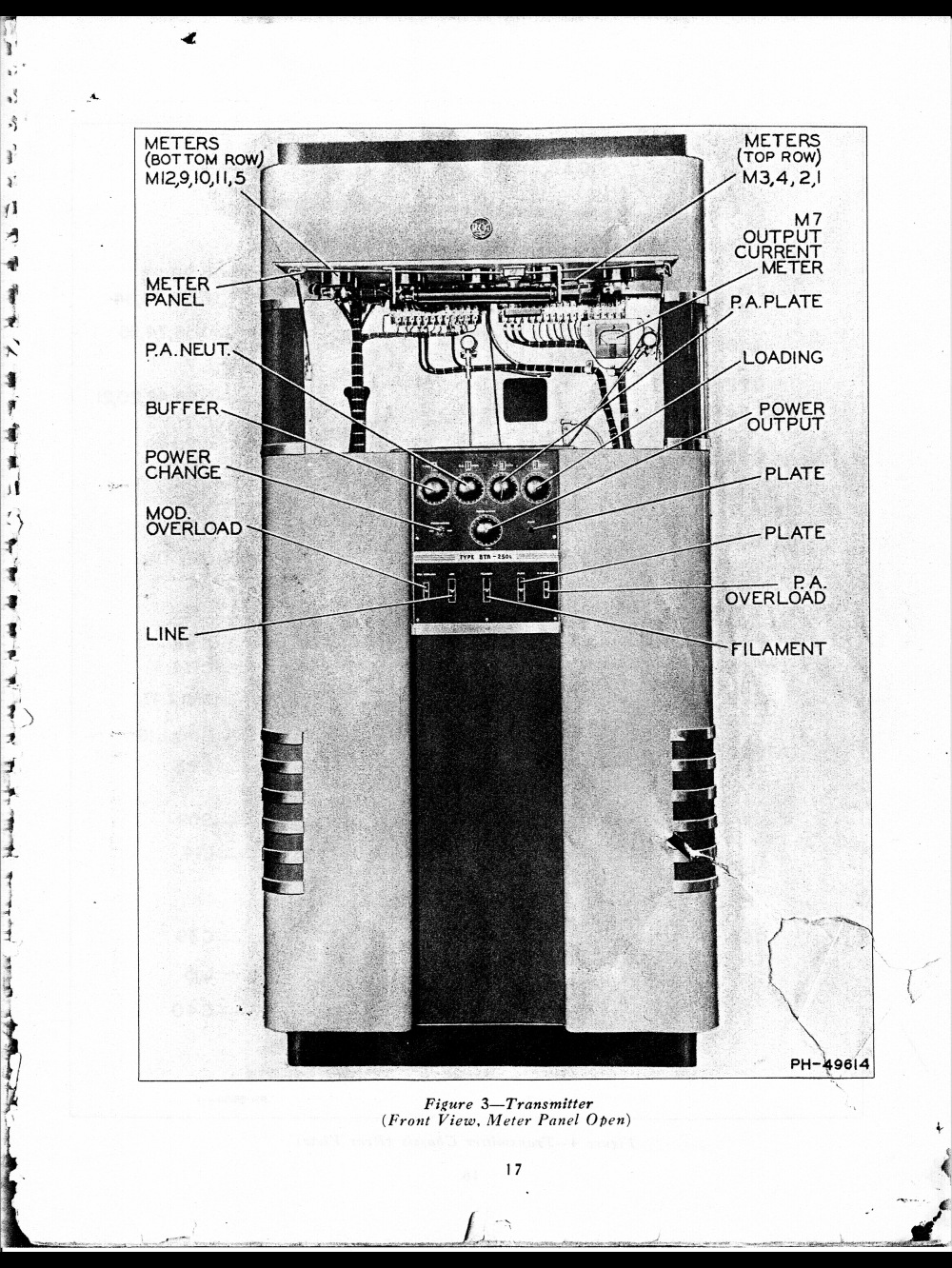

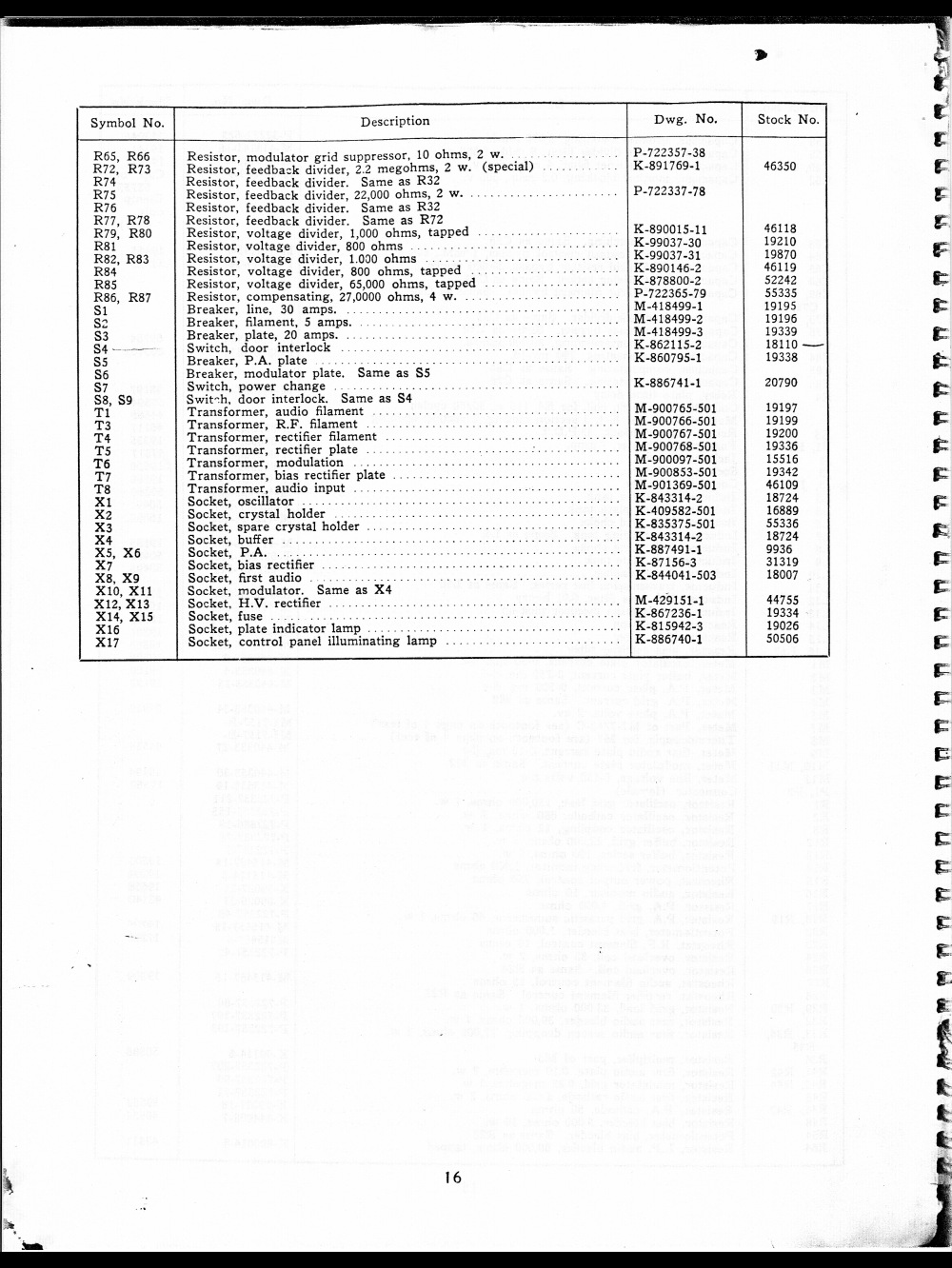

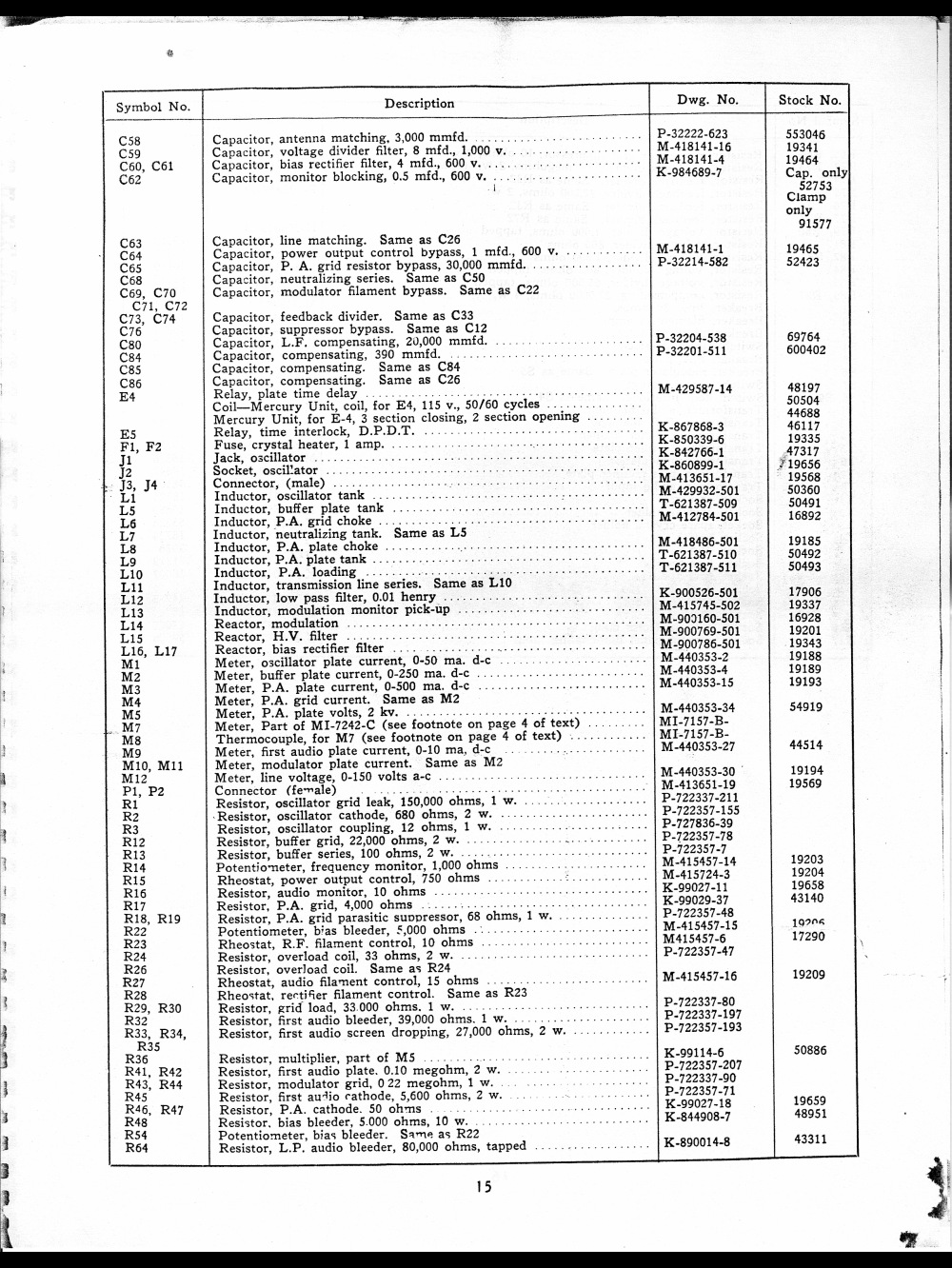

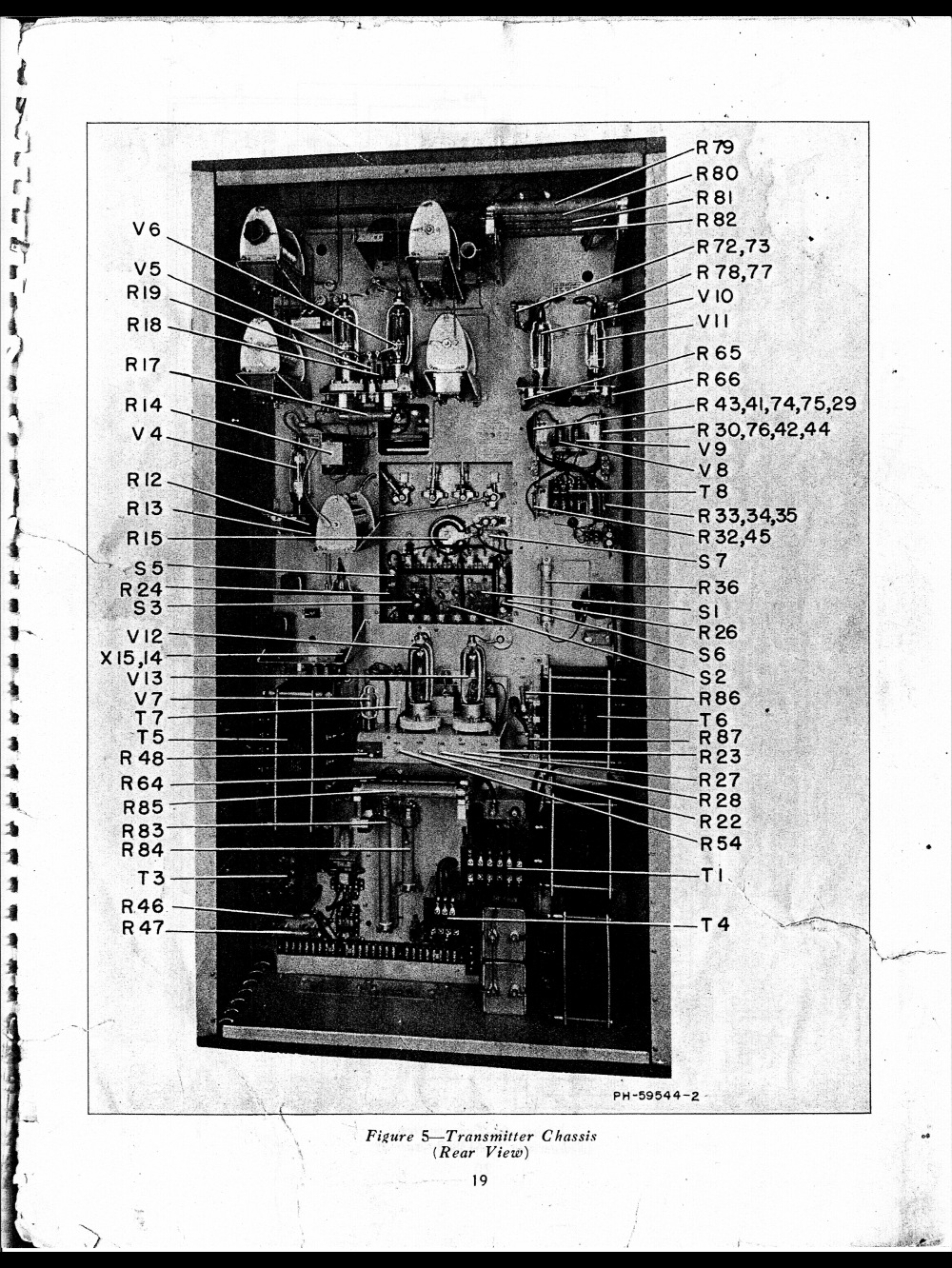

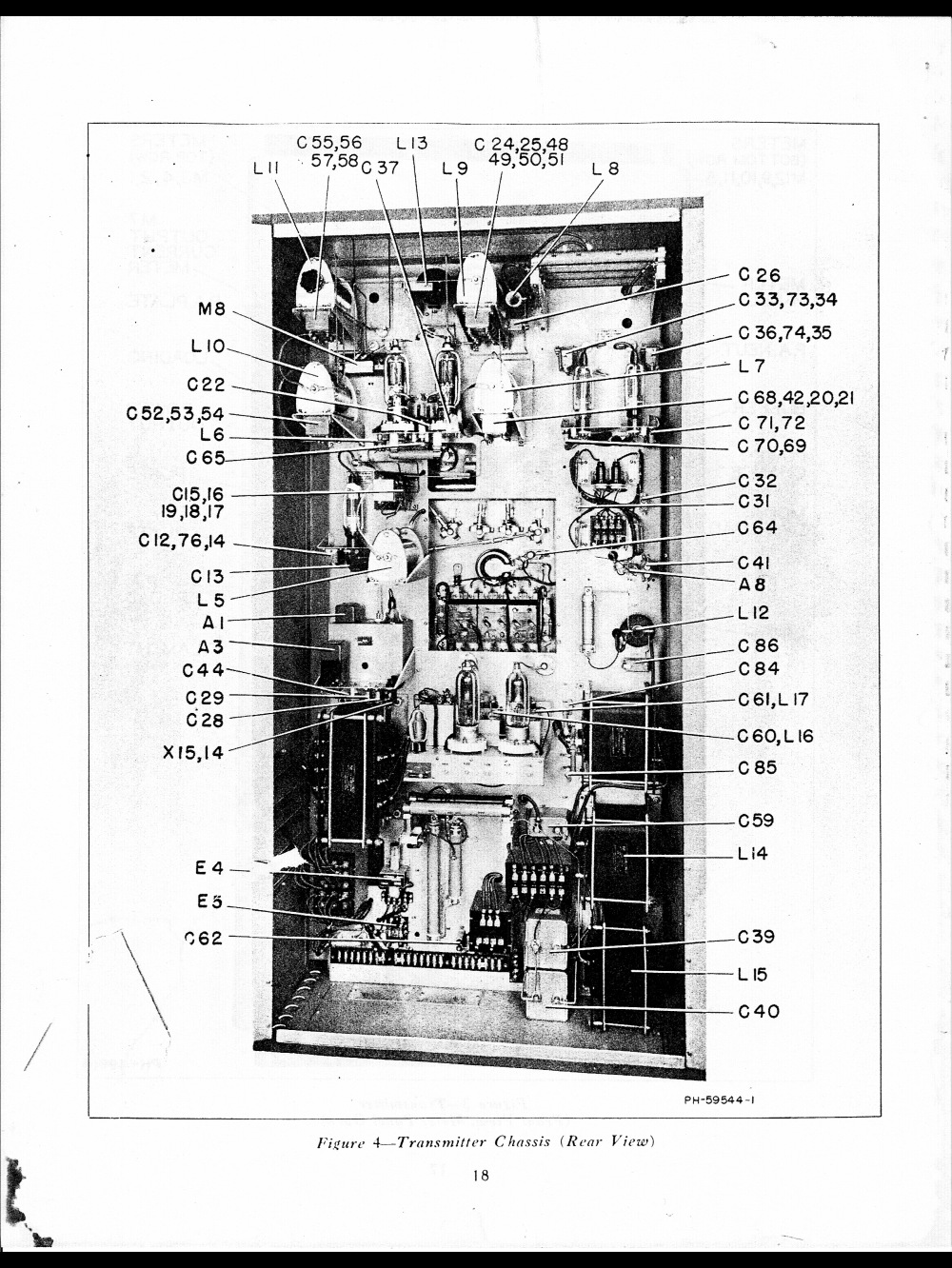

scan0005.jpg scan0006.jpg scan0007.jpg scan0008.jpg scan0009.jpg

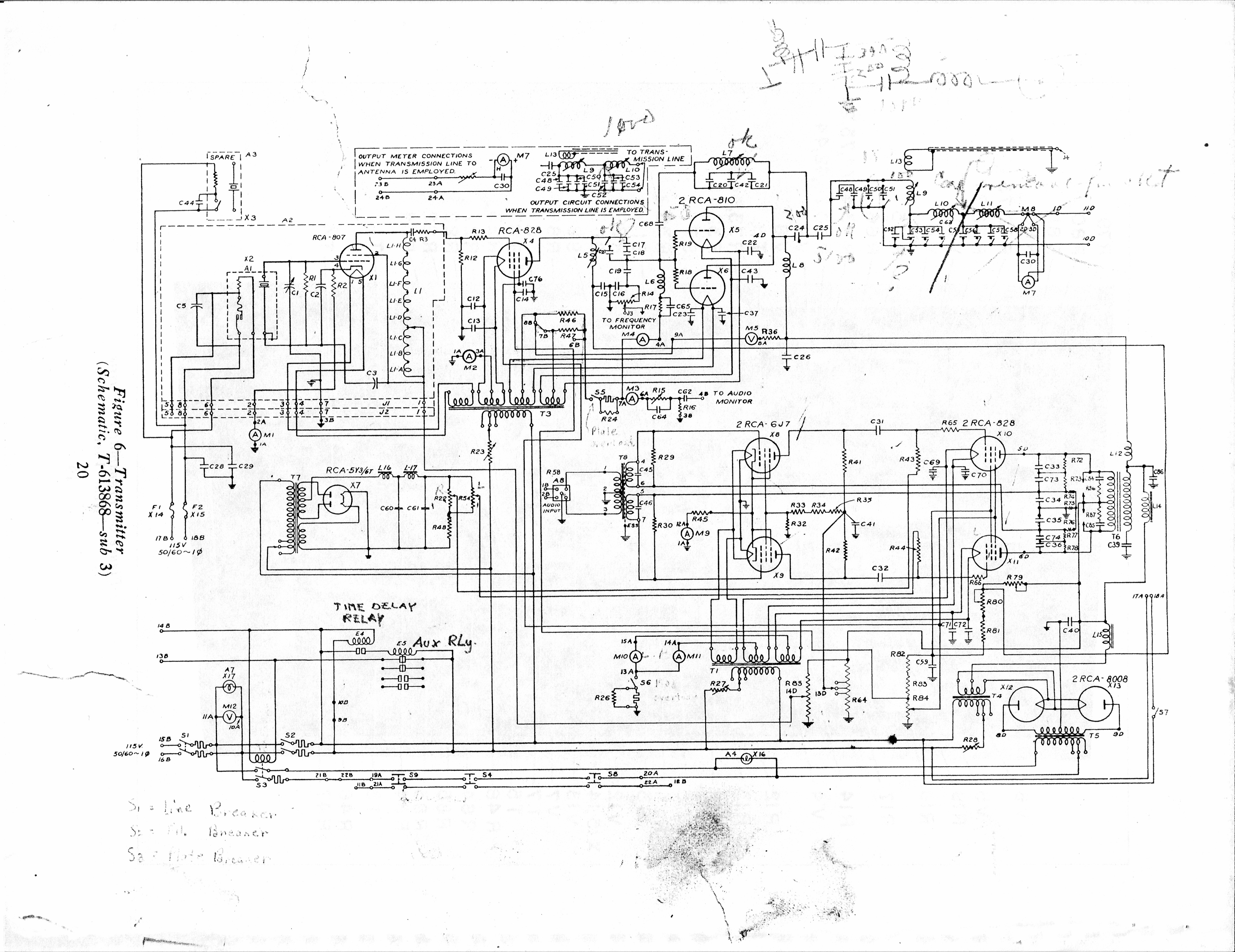

schematic to view in web browser
high resolution schematic image 4000 pixels wide

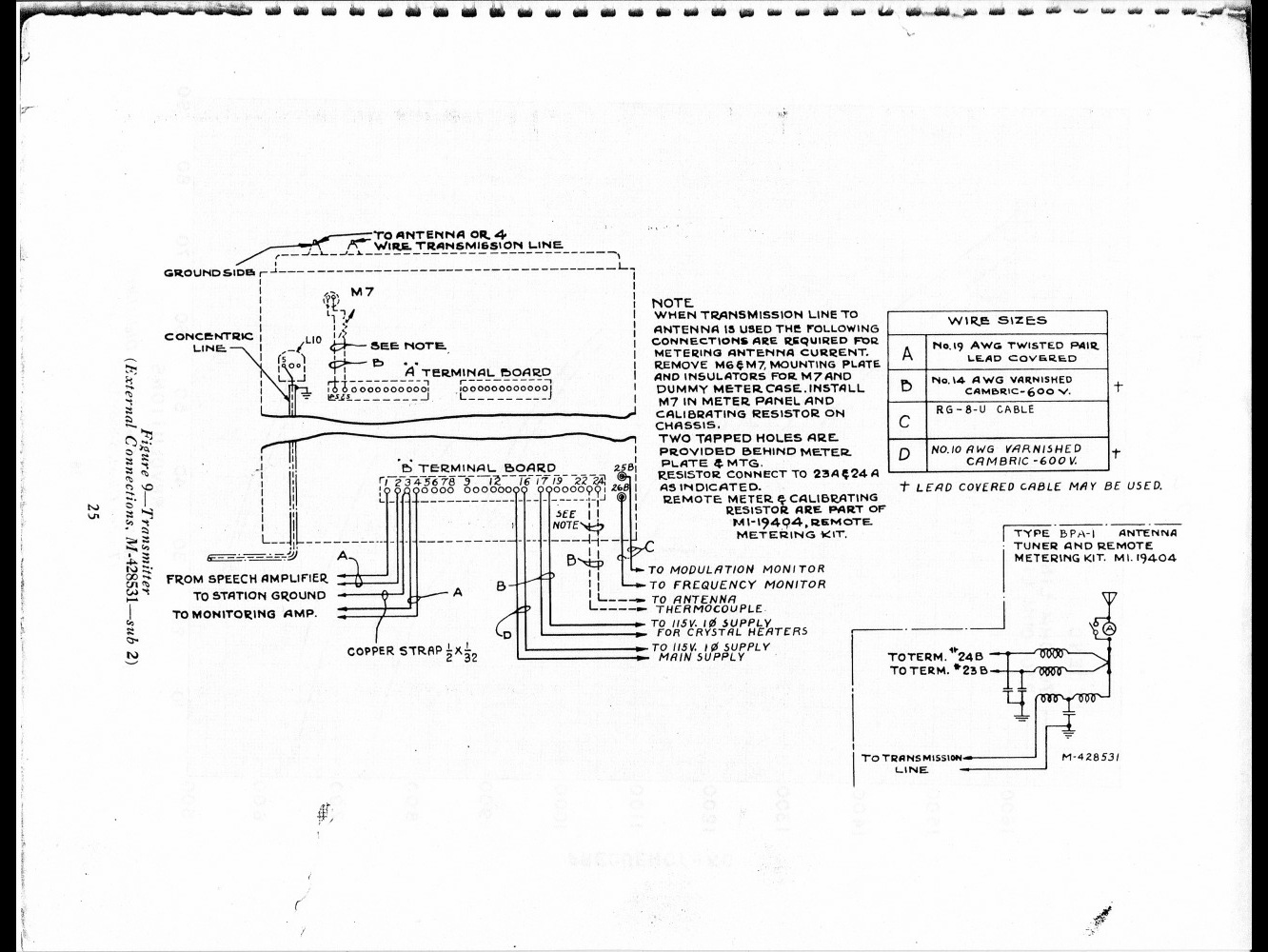

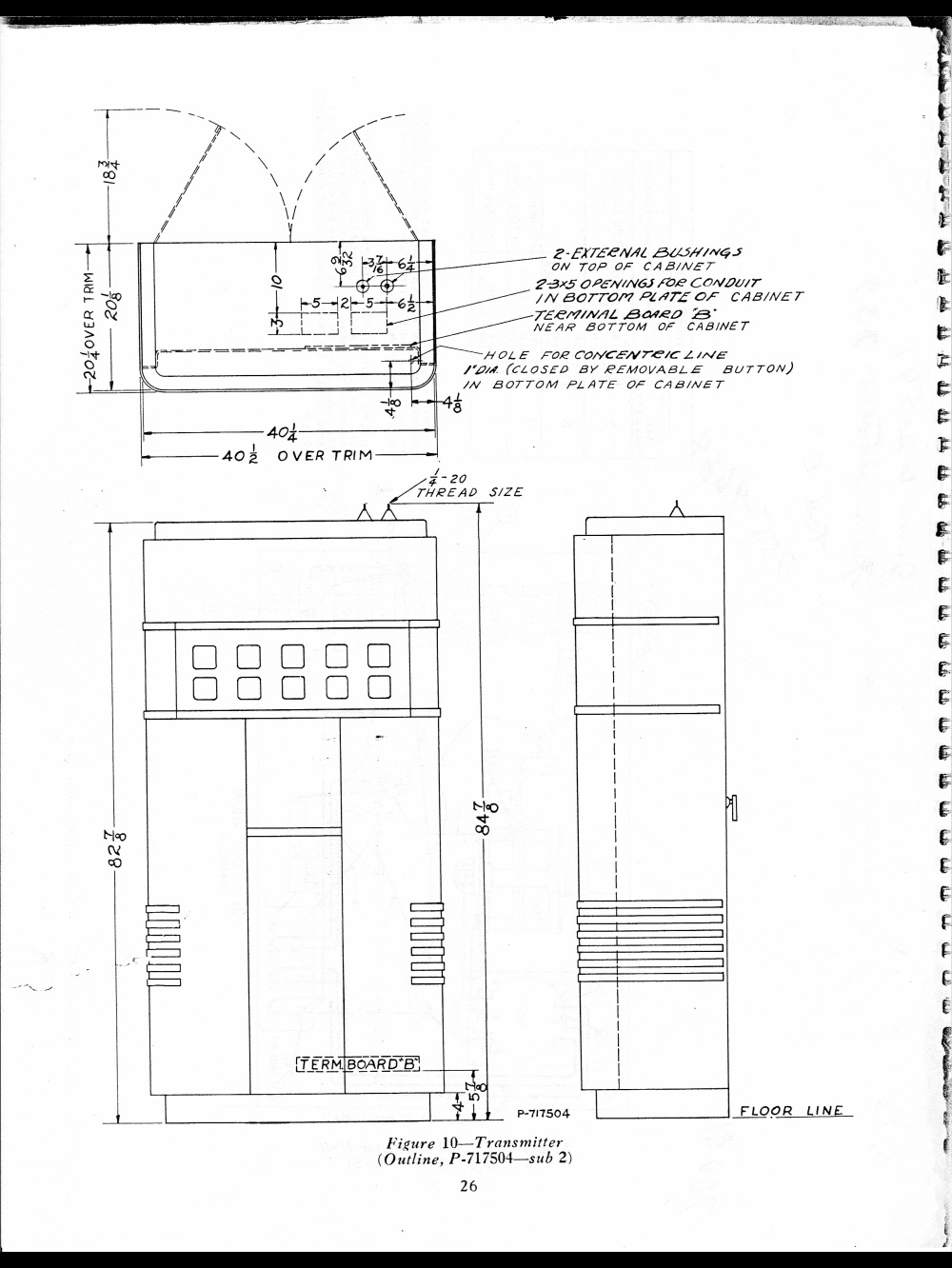

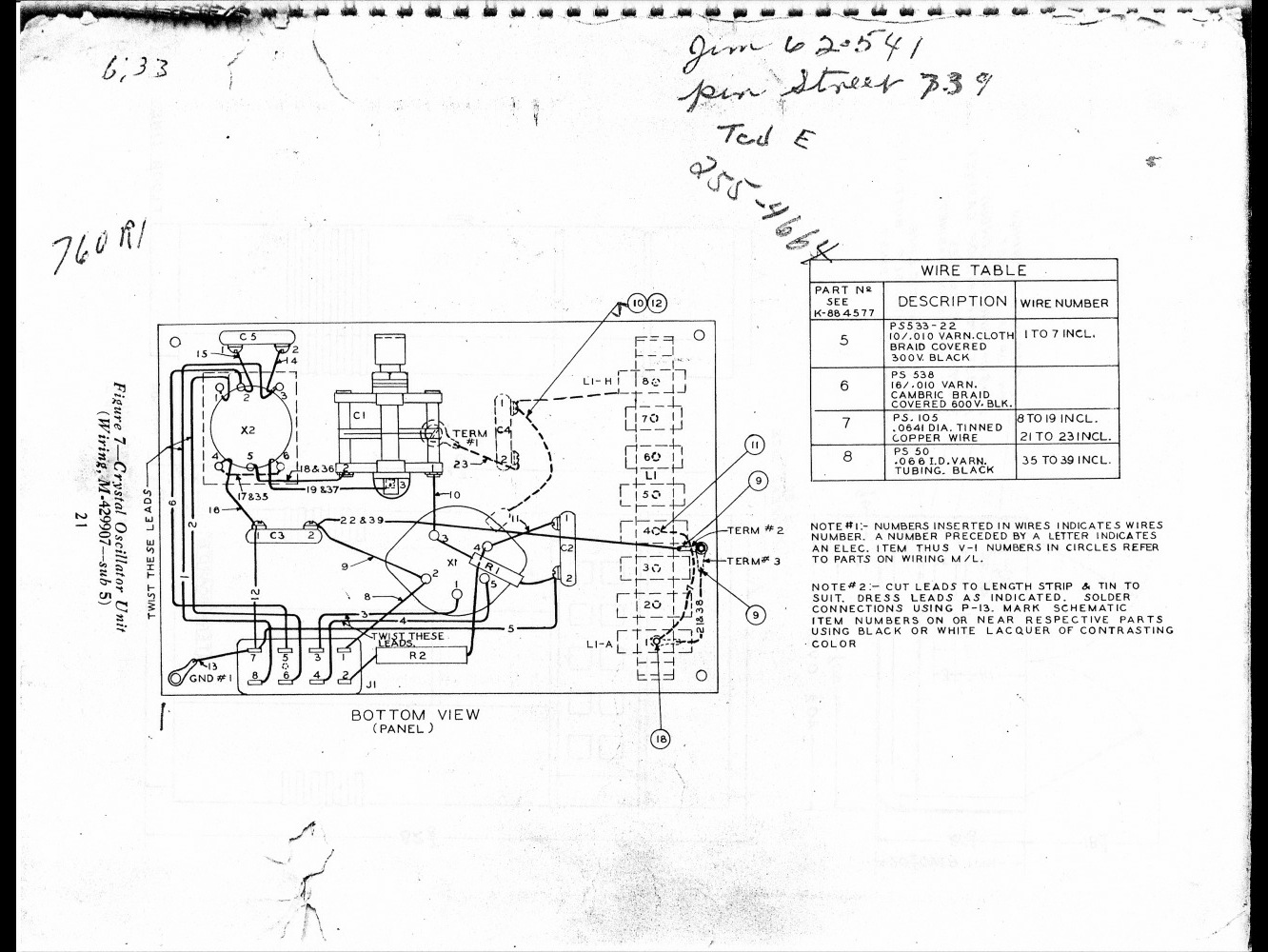

scan0012.jpg scan0013.jpg scan0014.jpg

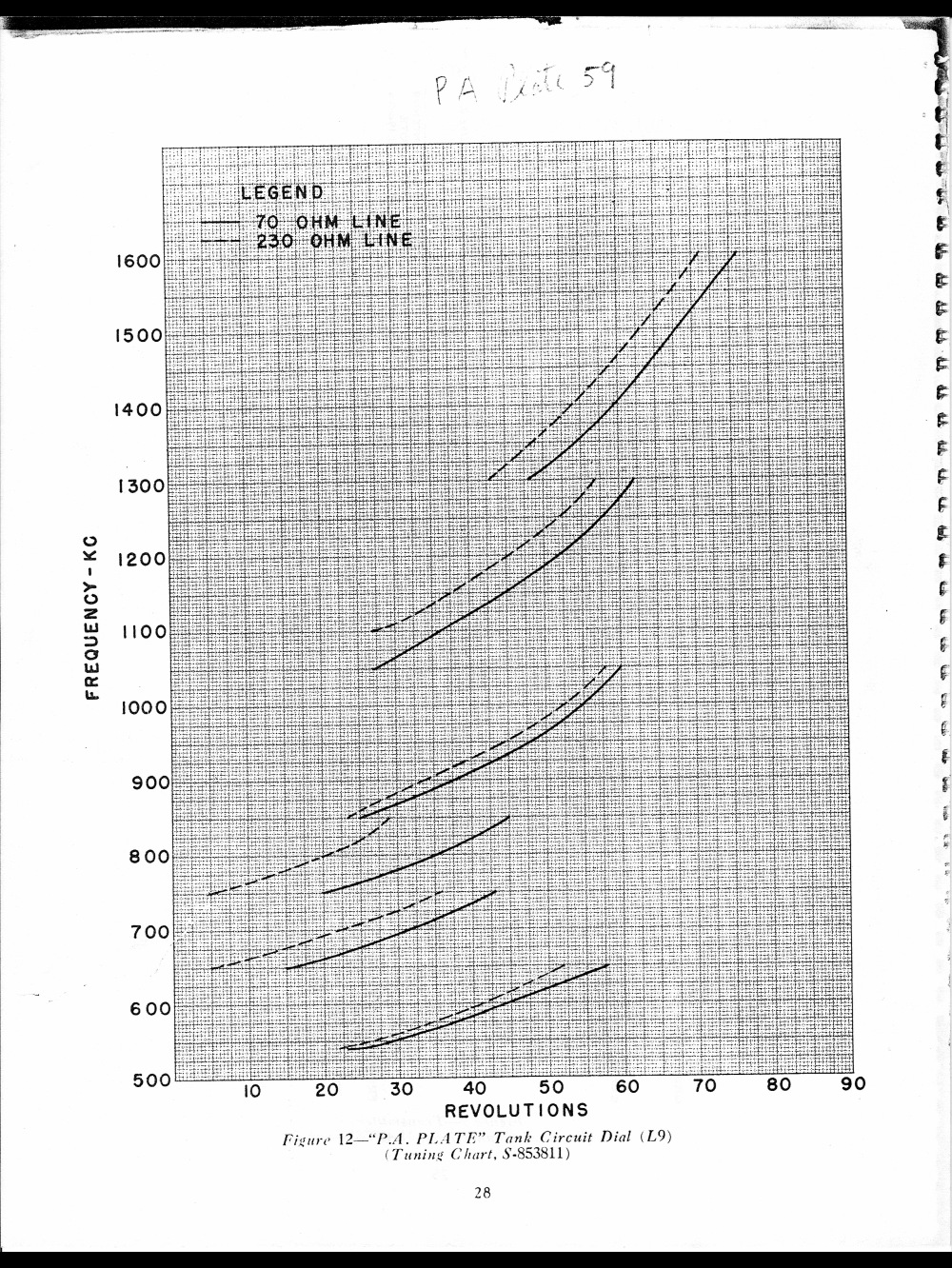

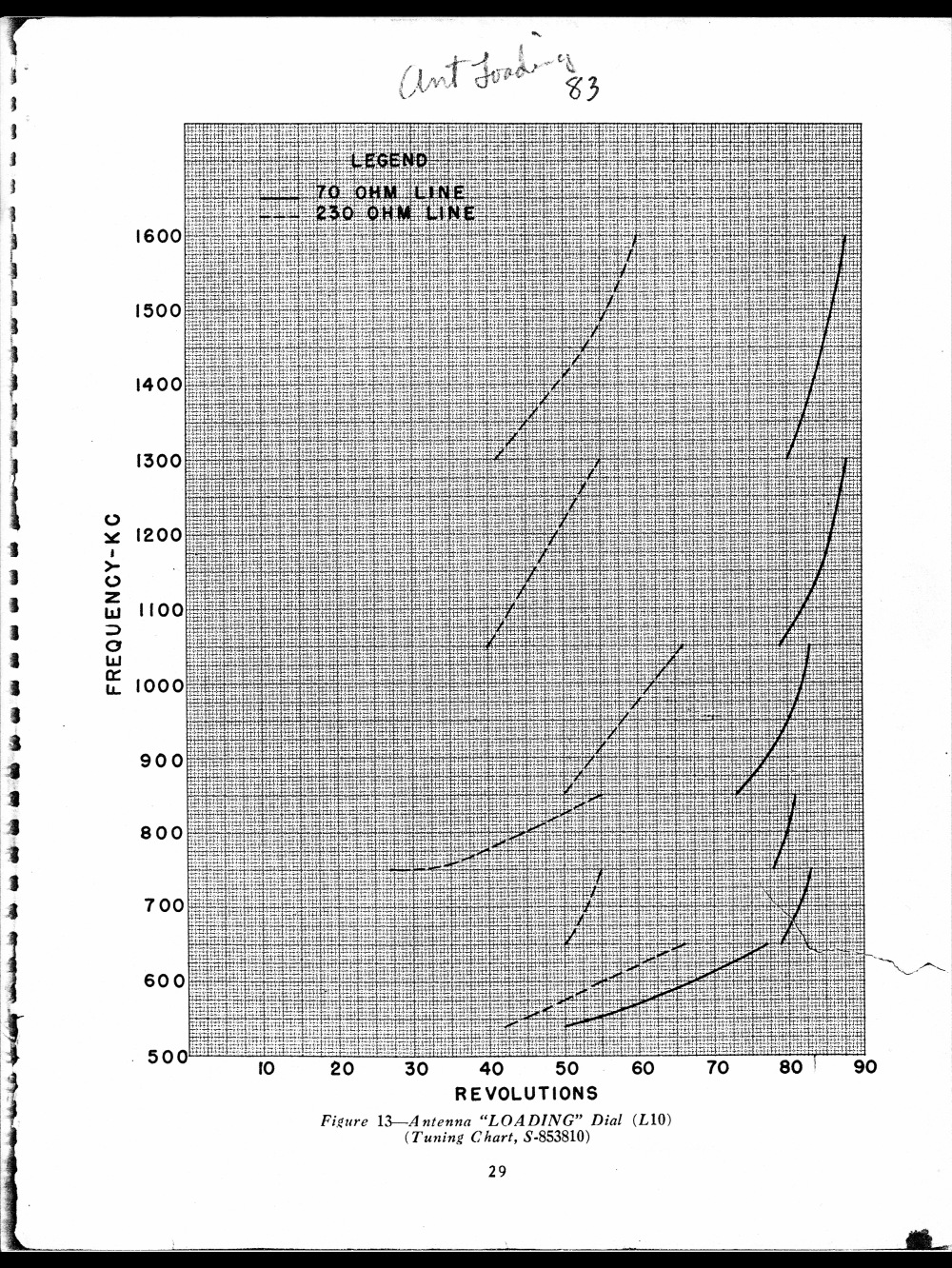

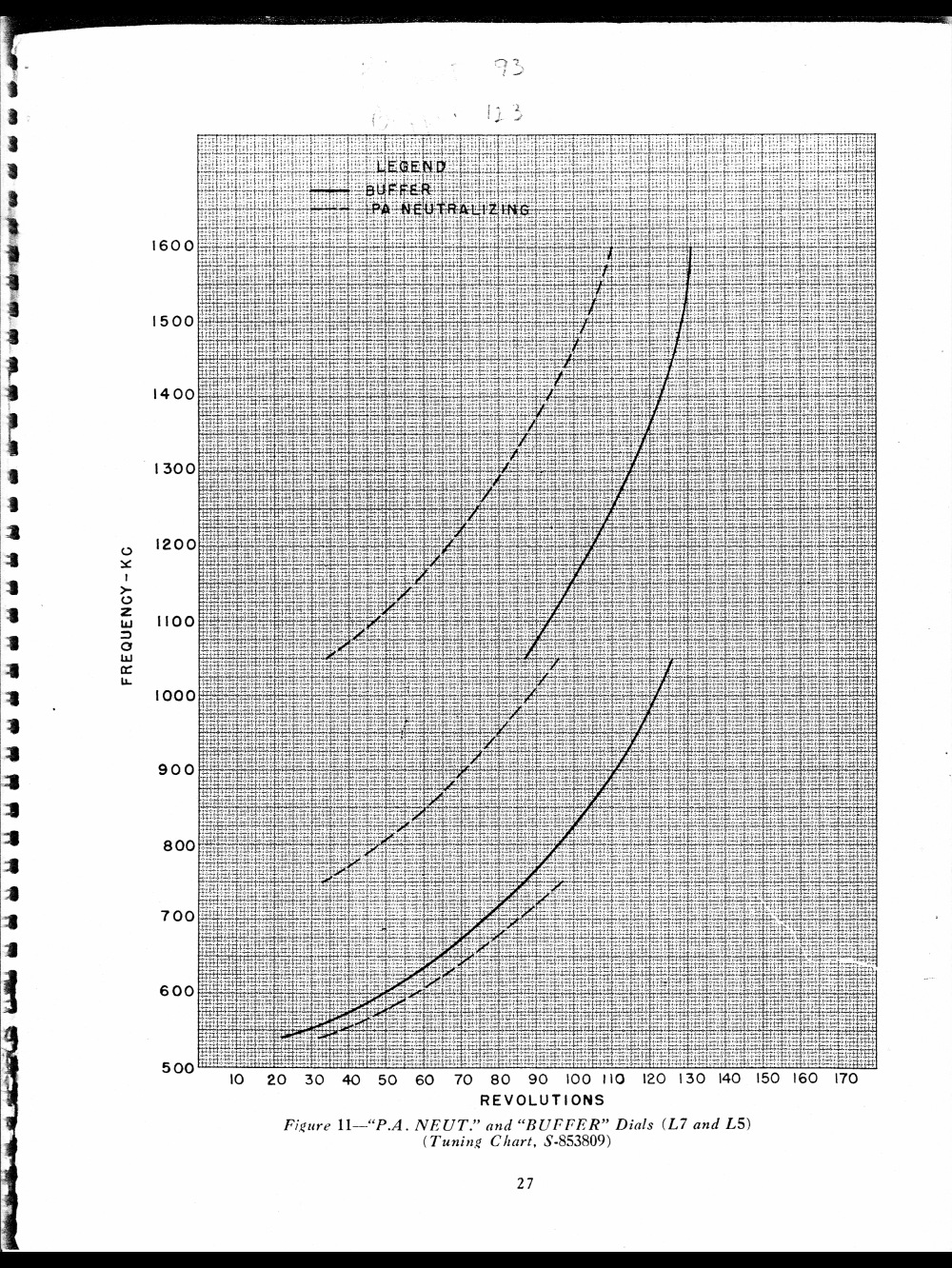

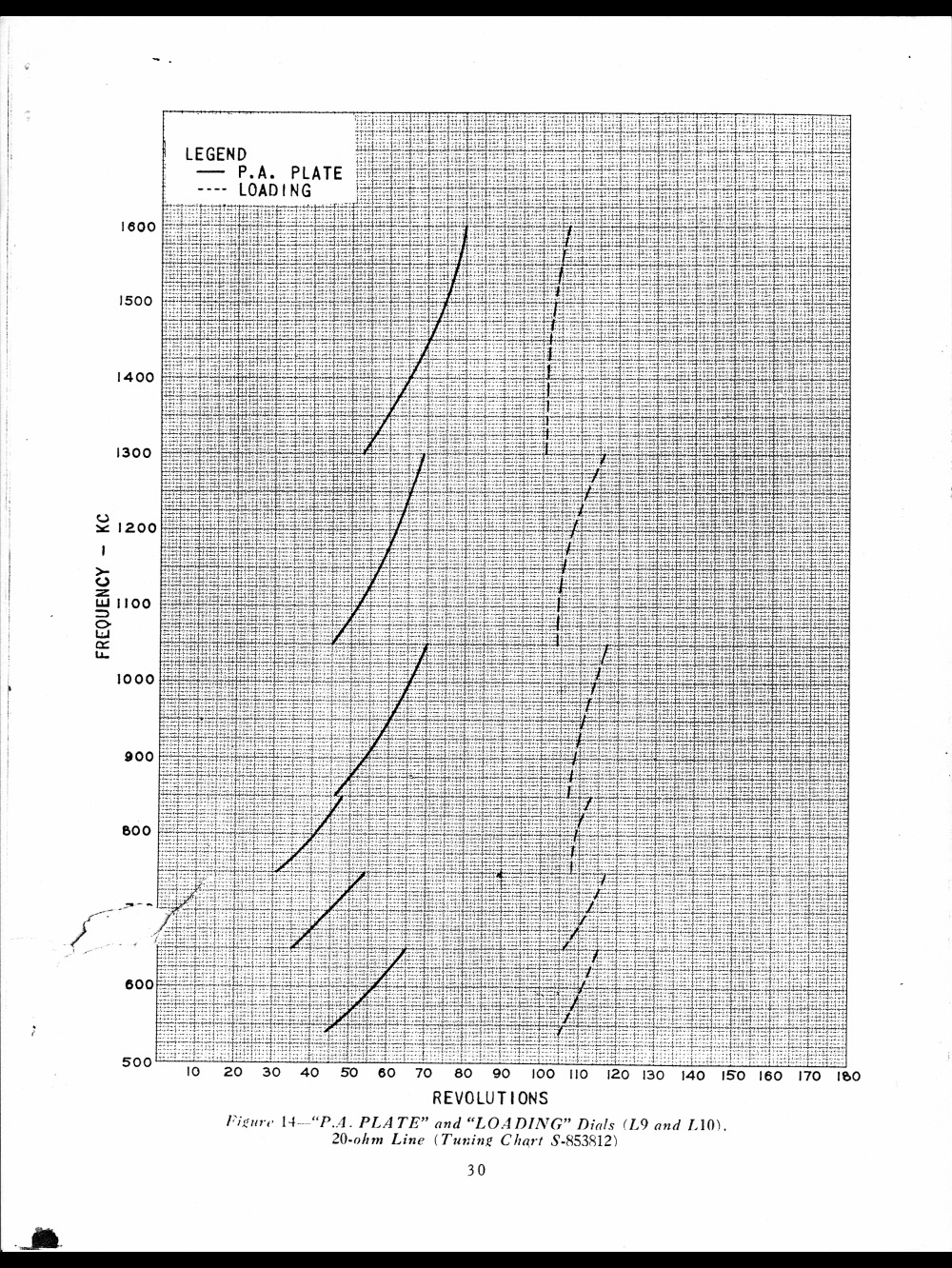

scan0015.jpg scan0016.jpg scan0017.jpg scan0018.jpg
